Memorias en centralitas – Tutorial

En este artículo vamos a hablar un poco de algo que actualmente esta muy presente en el mundo de la automoción o electromecánica, las centralitas, ECU, ECM o PCM.

Estos dispositivos suelen incorporar algún tipo de memoria que muchas veces es necesario sustituir y reprogramar.

Esta es una tarea que puede parece compleja pero no lo es tanto disponiendo de las herramientas e información necesaria.

HERRAMIENTAS NECESARIAS PARA REPARAR / PROGRAMAR UNA CENTRALITA

En primer lugar vamos a citar el equipamiento mínimo del que es necesario disponer para abordar este tipo de operación:

Estación de soldadura / Desoldadura SMD

Salvo en contadas ocasiones en que la memoria dispone de su propio zócalo en la PCB, es imprescindible disponer de una estación de soldadura / desoldadura para poder retirar y mas tarde volver a colocar las memorias. Para retirar componentes SMD es necesario que la estación disponga de una pistola de calor y preferiblemente regulable en temperatura y con diferentes boquillas para poder realizar la desoldadura de forma precisa sin dañar o afectar elementos adyacentes a la memoria.

Estaño, flux, pinzas etc

Herramientas y material necesario para realizar cualquier soldadura.

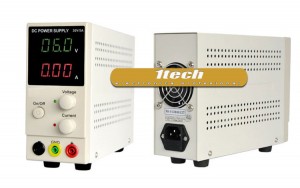

Fuente de alimentación

No es totalmente imprescindible pero si muy conveniente si te dedicas a la reparación de centralitas disponer de una fuente de alimentación capaz de alimentarla fuera del vehículo y poder así realizar pruebas de funcionamiento sin tener que recolocarla.

Programador de memorias EEPROM y FLASH

Por ultimo, pero no menos importante, es necesario disponer de un programador adecuado capaz de programar los tipos de memorias empleados en las centralitas, así como el zócalo adecuado en función del encapsulado de la memoria.

Adaptadores para los diferentes encapsulados

El programador tiene un zocalo tipo DIP44, es decir valido para memorias de inserción. Para poder programar las memorias actuales, dependiendo del tipo de memoria sera necesario uno u otro adaptador. Puedes adquirir el zocalo que necesites en cada caso o bien optar por un kit completo que en conjunto resulta mas economico.

TIPOS DE MEMORIAS EMPLEADAS EN CENTRALITAS

Vamos a enumerar los principales tipos memorias EPROM, EEPROM y FLASH, así como los encapsulados usados en las centralitas (ECM, PCM), indicando también en cada caso el zócalo adaptador necesario.

MEMORIAS TIPO DIL:

Este tipo de encapsulado fue de los primeros empleados a partir del año 1990 en vehículos con inyección electrónica. Hay variantes de 28 o 32 patas distribuidas en dos hileras.

COLOCACIÓN

El pin 1 se localiza fácilmente mediante una marca en uno de los extremos.

BORRADO

Algunas de estas memorias se borraban mediante su exposición a rayos ultravioletas, destapando una “ventana” normalmente cubierta por una pegatina. Este tipo de memorias hoy en día están totalmente en desuso. No obstante también existen versiones borrables eléctricamente con patillaje equivalente.

ZOCALO

Para programar estas memorias (en su versión de borrado eléctrico) no es necesario zócalo adaptador, ya que los programadores usan este formato como zócalo estandar.

MEMORIAS TIPO PLCC:

Fue el siguiente utilizado por las centralitas, tiene forma cuadrad, con patas por los 4 lados (32, 44, 48 según versión). El montaje es superficial aunque algunas veces puede ir insertada en un zócalo en la propia placa, lo cual facilita su extracción.

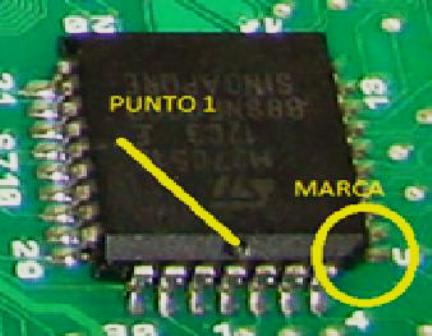

COLOCACIÓN

el pin 1 viene indicado mediante un pequeño circulo, además una de las esquinas tiene un ligero chaflán que impide que se coloque incorrectamente en el zócalo.

BORRADO

Todas son borrables eléctricamente.

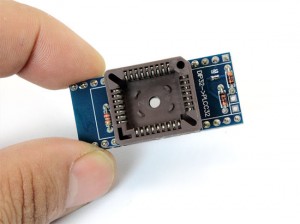

ZOCALO

MEMORIAS TIPO SOP:

Este es sin duda el encapsulado mas usado actualmente, es también de montaje superficial, un, son de perfil mucho mas bajo pero disponen de mayor capacidad de almacenaje, aparecen en formato de 44 o 48 pines.

COLOCACION

y igual que el antiguo DIL una marca indica la posición del pin 1.

BORRADO

Todas son borrables eléctricamente.

ZOCALO
